产品特性

极速计算性能

与上一代高端服务器相比，TS860M5的计算性能提升超过30%，拥有1.5倍的内存带宽、1.5倍的存储能力，充分满足大型交易

数据库、虚拟化整合、商业智能分析、大型ERP、高性能计算等关键应用

大支持8颗Intel至强81xx系列处理器，主频高可达3.6GHz，具备38.5MB大容量三级缓存，多224个物理核心，448个线程，为

用户提供强大的并行计算处理能力

灵活本地存储

TS860M5提供多种本地存储配置、大容量方案，系统大支持24块3.5/2.5寸或50块2.5寸热插拔硬盘，与上一代同系列产品相比

存储能力提升1.5倍

可支持SATA/SAS/U.2接口硬盘，大可选支持12块NVMe硬盘，单系统可选支持2块M.2硬盘，灵活应对各个行业用户对于服务

器产品本地存储能力的各种不同需求，非常适合于SAP HANA解决方案的应用

多维度故障诊断

系统配置OLED显示屏，可用于查看服务器资产信息、查看并设置管理IP地址、监控整机功耗及运行环温、显示信息故障码等

处理器、内存支持离线光通路诊断，可帮助快速定位故障部件

嵌入式示波器，硬件深层诊断分析，可记录并分析故障信号，迅速定位问题根源

软件层代码级诊断器，定位代码级故障根源；支持黑盒日志、系统崩溃瞬间截屏和录像

通过从硬件到软件，到部件，到系统级的多维度的故障诊断体系，帮助彻底解决故障隐患，平均故障定位时间缩短至3分钟，

大大缩减了停机维护时间，降低了运维成本

全方位容错设计

TS860M5产品整机RAS特性80余项，实现全模块化容错设计，非常适合对于可靠性要求较高的关键业务应用

PCIE外插卡支持单卡热插拔，多可支持12个PCIE外插卡的单卡热插拔操作；电源模块支持N+N/N+M冗余，支持冷热冗余

模式，可实现毫秒级切换；系统风扇支持N+1冗余

BIOS ROM支持模块冗余；BMC双镜像冗余；可选支持全局时钟冗余，无缝切换时钟源

技术规格

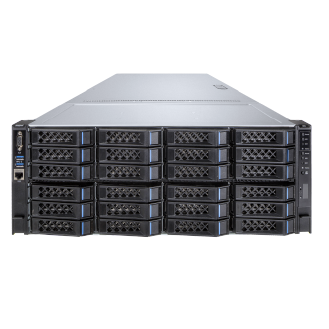

型号 TS860M5

规格 4U Rack

处理器 支持8颗英特尔®至强®61 x x /62 x x &81 x x/82 x x 系列可扩展处理器。可支持2、4、6、8颗配置

芯片组 Intel C622/624/627

显卡控制器 集成显卡控制器，64MB显存

内存 96个DDR4内存插槽，高支持DDR4-2933 RDIMM/LRDIMMs, 大可配置36TB，支持高级ECC、内存在线热备、内存

镜像技术支持48个英特尔®傲腾™数据中心级持久内存（OPTANE™PMem）

本地存储 大支持24个2.5/3.5寸热插拔硬盘，可同时支持SATA/SAS/U.2接口，其中12块可替换为NVME硬盘可选支持50

个2.5寸热插拔硬盘，支持SATA/SAS接口可选支持M.2接口，单系统大可支持2块M.2盘

存储控制器 可配置高性能RAID 0/1/5/6/10/50/60 ，支持断电保护模块

网络接口 可支持标准OCP子卡，大可支持2个OCP标卡（每个计算节点支持1个），有OCP PHY卡和OCP NIC卡两种

可选，灵活扩展多种网络配置，支持NCSI功能，通过Sharelink技术，实现复用OCP网口访问BMC管理系统1、4*1Gb

 RJ452、2*10Gb SFP+3、2*10Gb RJ454、2*25Gb SFP+支持WOL及PXE等功能

I/O扩展插槽 有全高和半高两种IO箱可供选择1、全高IO箱，大支持10个PCIE3.0插槽，其中8个后置全高全长插槽，

2个内置raid卡专用插槽，大可支持4块双宽GPU卡2、半高IO箱，大可支持14个PCIE3.0插槽，其中12个后置全长半

高插槽支持单卡热插拔，2个内置raid卡专用插槽

接口 前置: 2 x USB 3.0，1 x RJ45系统串口和1x VGA；后置: 2 x USB 3.0，1 x RJ45管理网口，1 x BMC串口和1 x

VGA（单计算节点）内置: 2 x USB 3.0（单计算节点）

风扇 系统配置16个8038系统风扇，支持N+1冗余，支持免开箱热插拔

电源 大支持4个1300/1600W CRPS标准电源，支持白金/钛金电源，支持2+2/3+1冗余，支持免开箱热插拔

系统管理 支持智能监控管理系统，支持IPMI2.0/Redfish/Https/Snmp/Smash CLI多种管理协议，支持KVM/SOL/Web

 GUI等管理功能，BMC可实现双镜像冗余，支持Intel® Intelligent Power Node Manager 4.0。配置OLED用于故障代

码显示、管理IP显示及设置功能。

操作系统 Microsoft Windows Sever、Red Hat Enterprise Linux、SUSE Linux Enterprise Server、Vmware ESXi、

Asianux Server Linux、Oracle Linux 6.10等

物理分区 支持物理双分区，支持2+2/4+4配置

环境 0℃-45℃/0% - 93% (因配置而异，具体详情请参考产品技术白皮书)

主机尺寸 800(D)* 448(W) * 175.5 (H) mm
